Vacuum Tube Headphone Amplifier

日本Elekit 真空管耳機放大器 (耳擴)

限量半製成品，需要自行組裝，售完即止。

【Specifications 規格及資料】

* Vacuum Tube: 美製軍規真空管(GE NOS) 5670W×2
* Output：200ｍW（RL＝6Ω、or 32Ω or 600Ω時）
* Output Impedance：LOW 4∼20Ω、MID 20∼100Ω、HIGH 100∼1kΩ
* Input：400mV
* Input Resistance：50kΩ
* Frequency：20Hz∼50kHz
* Signal-Noise Ratio：102ｄB （IEC Weighting）
* Power：AC220V 50/60Hz
* Dimension：W130×H120×D250mm
* Power Consumption：10W
* Weight：2.4Kg

* 參考資料 : 日本定價為34,440日元，不包括運費。

注意:此半製成品為部件形式發售，不提供首12個月免費保用服務。

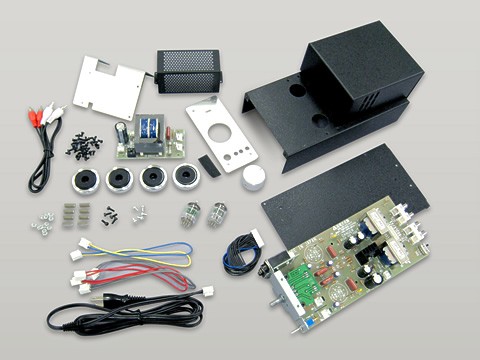

TU882AS(LE) 是不須焊接的套件，它是一個已製成的電路板套裝組件，更無須任何焊接工具便能夠裝嵌完成，簡單方便和可以享受其箇中樂趣。 但必須要有以下的工具才能完成裝嵌: 1. 長鼻子鉗子 2. 2號螺絲批 3. 剪刀

STEP 1 : 首先將10針孔線插在主機板(A電路板) 之 CN1 位置 。

STEP 2 : 再將10針孔線的另一邊連接到耳機插頭（C電路板）之CN2位置。

STEP 3 : 將15MM六角柱用3M螺絲裝在機身內部。

STEP 4 : 將主機板(A電路板) 用3M螺絲安裝到主機箱上。

STEP 5 : 現在將電源供應組件（D電路板）裝在機箱外面的後上部；然後將連接線(分別有 “紅” 、 “黃綠”、 “灰” 色共三組，請跟據電路板上的指示顏色連接到主板上（A電路板），然後再將黑色電源線裝在D電路板AC位置。

STEP 6 : 裝上電源變壓器保護蓋。

STEP 7 : 將四粒機腳及機身底板裝上。

STEP 8 : 將音量按鈕裝上，請先確定音量旋轉杆在左面的最底位置，圓型按鈕上刻度指示請調校在時鐘的七時位置，再用六角匙(隨機附上)將軸心螺絲固定。然後再用六角匙(隨機附上)將金鐲面板裝上。

STEP 9 : 將真空管裝上，請依照管座上的針孔位置將真空管針腳向下及向左右或前後移動，再慢慢插下。

STEP 10 : 然後用螺絲批將真空管保護蓋上。

STEP 11 : 恭喜閣下，你已完成了整個裝嵌了。

你可以將這部耳擴連接在閣下之音響組合上，再插上你心愛的耳機慢慢享受閣下之私人音樂空間。
